Saiba como escolher uma lupa de medição considerando ampliação, resolução, campo de visão e aplicação para garantir mais precisão nas inspeções..
- A lupa de medição permite observar e medir pequenos detalhes com maior precisão em inspeções e controles dimensionais.
- Ampliação, resolução, escala e campo de visão precisam ser compatíveis com a aplicação prevista.
- A escolha de um modelo adequado reduz dificuldades de leitura e contribui para resultados mais confiáveis no controle de qualidade.
Resumo preparado pela redação.

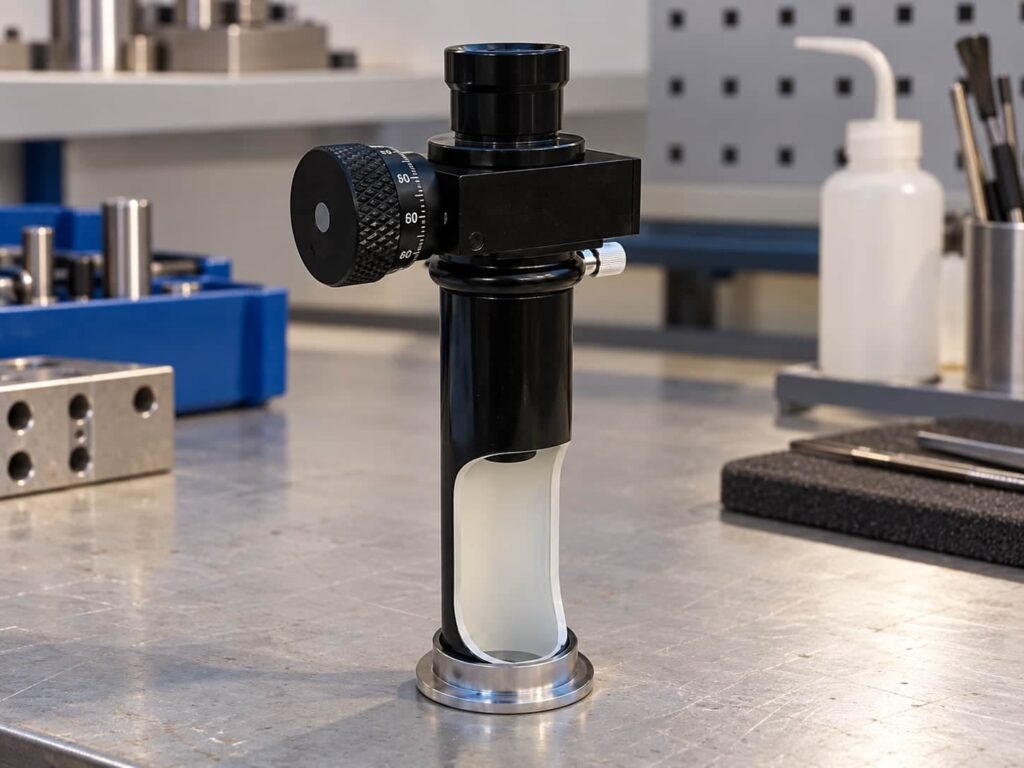

A lupa de medição é um instrumento utilizado quando a simples ampliação visual não é suficiente e também é necessário avaliar dimensões com precisão.
Na indústria, esse tipo de equipamento pode auxiliar na leitura de impressões de dureza, inspeção de superfícies e verificação de pequenas irregularidades em diferentes componentes.
Por isso, escolher uma lupa exige mais atenção do que comparar apenas o nível de ampliação. Resolução, escala, campo de visão e finalidade de uso também interferem diretamente na experiência de medição.
Comparador de diâmetro interno: como garantir mais precisão
Para que serve uma lupa de medição?
Diferentemente de uma lupa convencional, a lupa de medição reúne recursos de ampliação e uma escala graduada que permite avaliar dimensões muito pequenas diretamente na região observada.
Uma de suas aplicações está relacionada à leitura da dureza Brinell. Nesse processo, o instrumento permite verificar o diâmetro da impressão produzida pelo durômetro sobre a superfície analisada.
A aplicação também pode incluir inspeções de lâminas e outras peças que apresentam pequenas irregularidades. Dessa forma, o instrumento auxilia profissionais responsáveis por qualidade, metrologia, produção e inspeção técnica.
Qual ampliação escolher para a lupa de medição?
A ampliação determina o quanto determinada região poderá ser visualizada em relação ao seu tamanho real. Quanto maior esse fator, mais fácil se torna observar detalhes que seriam difíceis de identificar a olho nu.
No entanto, escolher a maior ampliação disponível nem sempre representa a melhor solução. É necessário considerar também o tamanho da área que precisa ser examinada e o nível de detalhe exigido pela inspeção.
O modelo JC-10, por exemplo, trabalha com microscópio de 20x, oferecendo condições para analisar pequenas marcações e características superficiais durante verificações dimensionais.
Por que resolução e leitura mínima são importantes?
A resolução indica a capacidade do equipamento de distinguir pequenas variações durante a medição. Esse dado merece atenção principalmente quando diferenças de poucos centésimos de milímetro podem interferir na avaliação.
Na lupa de medição JC-10, a leitura mínima é de 0,01 mm, com resolução igualmente especificada em 0,01 mm. Essas características permitem realizar verificações detalhadas dentro da faixa operacional do instrumento.
Antes da compra, é recomendável comparar esse nível de leitura com as tolerâncias utilizadas no processo industrial. Um equipamento deve oferecer capacidade de leitura compatível com aquilo que realmente precisa ser controlado.
Campo de visão e área de medição fazem diferença?
O campo de visão corresponde à região que pode ser observada pelo usuário durante a inspeção. Esse aspecto interfere tanto na localização do ponto desejado quanto na facilidade para realizar a leitura.
No modelo JC-10, o campo de visão informado é de 9 mm, enquanto a faixa efetiva de medição é de 6 mm. O equipamento também apresenta campo de trabalho de 62 mm.
Essas especificações devem ser analisadas em conjunto com o tamanho das peças e das marcações verificadas. Uma área de medição adequada torna a inspeção mais prática e evita escolher um instrumento incompatível com a aplicação.
O que verificar antes de comprar uma lupa de medição?
Antes da escolha, vale definir exatamente onde a lupa de medição será utilizada. A necessidade de analisar impressões de dureza, lâminas ou pequenas irregularidades pode exigir características diferentes de uma inspeção puramente visual.
Entre os principais pontos que merecem atenção estão:
– Ampliação e capacidade óptica;
– Leitura mínima e resolução;
– Faixa efetiva de medição;
– Campo de visão;
– Escala disponível;
– Dimensões e facilidade de manuseio;
– Compatibilidade com o tipo de inspeção realizada.
O modelo JC-10 possui ampliação de 20x, faixa efetiva de visão de Ø 6 mm, dimensões de 70 x 55 x 120 mm e peso aproximado de 0,5 kg. Avaliar dados como esses ajuda a entender se o equipamento atende às necessidades reais da operação.
Onde encontrar lupa de medição para controle de qualidade?
A escolha de instrumentos destinados ao controle dimensional deve considerar não apenas suas especificações, mas também a procedência do equipamento e o suporte disponível durante a compra.
A Importécnica trabalha com instrumentos de medição e soluções voltadas ao controle de qualidade, atendendo diferentes necessidades industriais que exigem precisão, confiabilidade e equipamentos adequados a cada aplicação.
Para avaliar a lupa de medição mais compatível com seu processo, entre em contato com a Importécnica. Solicite um orçamento e obtenha informações técnicas para escolher o instrumento adequado às necessidades da sua operação.
